● 渗铜材料：包括钨渗铜、钼渗铜、钨钼渗铜。
● 性能特点：耐高温、抗烧蚀、抗热震，高温强度高，导电导热性好，易切削加工、兼有发汗冷却特性。 ● 主要用途：航空航天燃气舵、护板、喉衬、紧固件等耐高温抗烧蚀部件。 电力电子散热基片、电工触头、电火花加工。(执行标准：GJB6488/GJB2299A)

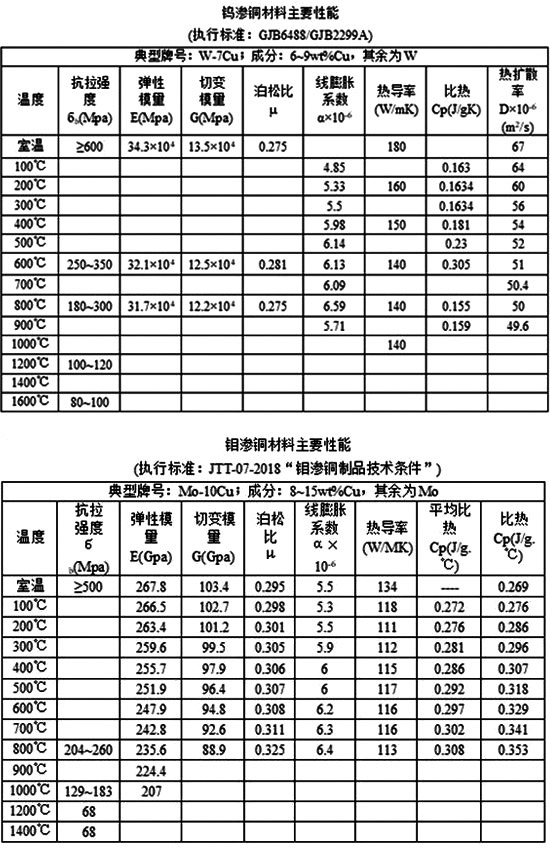

| 温度 | 抗拉强度 σb(Mpa) | 弹性模量 E(Mpa) | 切变模量 G(Mpa) | 泊松比 μ | 线膨胀系数 α×10-6 | 热导率 (W/mK) | 比热 Cp(J/gK) | 热扩散率 D×10-6 (m2/s) |
|---|---|---|---|---|---|---|---|---|
| 室温 | ≥600 | 34.3×104 | 13.5×104 | 0.275 | 180 | 67 | ||
| 100℃ | 4.85 | 0.163 | 64 | |||||
| 200℃ | 5.33 | 160 | 0.1634 | 60 | ||||
| 300℃ | 5.5 | 0.1634 | 56 | |||||
| 400℃ | 5.98 | 150 | 0.181 | 54 | ||||
| 500℃ | 6.14 | 0.23 | 52 | |||||
| 600℃ | 250~350 | 32.1×104 | 12.5×104 | 0.281 | 6.13 | 140 | 0.305 | 51 |
| 700℃ | 6.09 | 50.4 | ||||||
| 800℃ | 180~300 | 31.7×104 | 12.2×104 | 0.275 | 6.59 | 140 | 0.155 | 50 |
| 900℃ | 5.71 | 0.159 | 49.6 | |||||
| 1000℃ | 140 | |||||||
| 1200℃ | 100~120 | |||||||
| 1400℃ | ||||||||
| 1600℃ | 80~100 |
(执行标准：JTT-07-2018“钼渗铜制品技术条件”)
| 温度 | 抗拉强度 σb(Mpa) | 弹性模量 E(Gpa) | 切变模量 G(Gpa) | 泊松比 μ | 线膨胀系数 α×10-6 | 热导率 (W/MK) | 平均比热 Cp(J/g·℃) | 比热 Cp(J/g·℃) |
|---|---|---|---|---|---|---|---|---|
| 室温 | ≥500 | 267.8 | 103.4 | 0.295 | 5.5 | 134 | ---- | 0.269 |
| 100℃ | 266.5 | 102.7 | 0.298 | 5.3 | 118 | 0.272 | 0.276 | |
| 200℃ | 263.4 | 101.2 | 0.301 | 5.5 | 111 | 0.276 | 0.286 | |
| 300℃ | 259.6 | 99.5 | 0.305 | 5.9 | 112 | 0.281 | 0.296 | |
| 400℃ | 255.7 | 97.9 | 0.306 | 6 | 115 | 0.286 | 0.307 | |
| 500℃ | 251.9 | 96.4 | 0.307 | 6 | 117 | 0.292 | 0.318 | |
| 600℃ | 247.9 | 94.8 | 0.308 | 6.2 | 116 | 0.297 | 0.329 | |
| 700℃ | 242.8 | 92.6 | 0.311 | 6.3 | 116 | 0.302 | 0.341 | |
| 800℃ | 204~260 | 235.6 | 88.9 | 0.325 | 6.4 | 113 | 0.308 | 0.353 |
| 900℃ | 224.4 | |||||||
| 1000℃ | 129~183 | 207 | ||||||
| 1200℃ | 68 | |||||||
| 1400℃ | 68 |
